Pendahuluan
Ide dasar dari semua memori adalah kemampuan untuk menyimpan informasi. Tentu saja informasi yang disimpan dapat dipanggil atau diolah kembali bila diperlukan. Sebagai analogi, memori dimisalkan sebagai sekelompok kotak surat dalam suatu apartemen yang besar. Seseorang dapat meletakkan informasi dalam suatu kotak surat dengan nomor tertentu yang tertera. Jika pemilik ingin mengambil informasi tersebut, pemilik dapat melihat ke kotak suratnya dengan nomor yang tepat dan mengambil informasinya.
Dalam CPU 8 bit, setiap kotak surat dalam analogi di atas terdiri dari delapan set saklar on-off. Data atau informasi yang diberikan merupakan kondisi dari setiap saklar. Setiap saklar hanya ada dua kondisi yaitu on dan off, sehingga informasi yang terkandung di dalamnya adalah kombinasi on-off. Dalam delapan saklar tersebut, setiap saklar mewakili satu digit biner (bit). Bit satu mewkili saklar on dan bit nol mewakili saklar off. Setiap satu set 8 saklar mempunyai alamat spesifik sehingga penulisan dan pembacaan data dapat dilakukan dengan tepat dan benar.
Dalam analogi, apartemen dapat memiliki nomor kotak surat 100-175 untuk lantai pertama dan 200-275 untuk lantai kedua. Angka desimal ini menggambarkan jumlah orang yang memiliki kotak surat. Karena komputer bekerja dengan sistem biner, maka jumlah alamat dari data di memori merupakan kelipatan dua dari jalur alamat. Misalkan suatu komputer mempunyai empat jalur alamat, maka dia mempunyai 24 atau 16 alamat karena empat bit biner mempunyai kombinasi 16 buah. Komputer ini akan memetakan 16 alamat dari $0 sampai $F.
Dalam mikrokontroler MC68HC05 terdapat sepuluh jalur alamat sehingga didapatkan 1024 lokasi memori. Sedangkan mikrokontroler MC68HC11 memiliki 16 jalur alamat sehingga dapat mengalamati 65536 lokasi memori.Komputer 8-bit dengan sepuluh jalur alamat akan mempunyai peta memori dengan 1024 alamat dan masing-masing alamat memiliki 8 bit data. Alamat pertama dari lokasi memori adalah 00 0000 00002 dan alamat akhir 11 1111 11112. Sepuluh bit alamat tersebut pada umumnya dinyatakan dalam heksadesimal, sehingga jangkauan alamat memori tersebut menjadi $0000 sampai $03FF.Komputer menentukan lokasi memori mana yang akan digunakan dengan meletakkan kombinasi biner pada 10 jalur alamat kemudian mengirimkan sinyal read atau write. Hasilnya, informasi yang diinginkan pada alamat memori tertentu di atas akan muncul dalam delapan jalur data.
Jenis-jenis Memori
Komputer menggunakan beberapa jenis informasi sehingga membutuhkan beberapa jenis memori yang berbeda. Instruksi-instruksi yang mengontrol operasi dari mikrokontroler disimpan dalam memori non-volatile sehingga jika sistem tidak perlu diprogram ulang jika daya sistem hilang. Variabel dan hasil sementara bisa disimpan dalam memori yang dapat ditulis dengan mudah dan cepat saat operasi sedang berlangsung. Tidaklah penting untuk terus mengingat informasi yang ditulis saat tidak ada daya (volatile).
RAM (Random Access Memory) adalah suatu bentuk memori volatile yang dapat dibaca dan ditulis oleh CPU. Seperti definisinya, lokasi RAM dapat diakses dalam berbagai urutan (random). Memori jenis ini adalah yang paling umum digunakan oleh komputer pribadi. RAM membutuhkan area chip yang lebih lebar dibandingkan dengan ROM, sehingga RAM yang diikutsertakan dalam sistem mikrokontroler hanyalah sebagian kecil saja.
ROM (Read Only Memory) diisi saat proses produksinya. Informasi yang dituliskan harus dipesan oleh pelanggan sebelum chip diberikan. Dalam sistem mikrokontroler, informasi ini dapat dibaca oleh CPU tetapi tidak dapat dirubah. ROM adalah memori yang paling sederhana, kecil, dan murah.
PROM (Programmable ROM) mirip dengan ROM kecuali bahwa dia dapat diprogram setelah proses pembuatah chip. Beberapa variasi dari PROM adalah EPROM, OTP, dan EEPROM.
EPROM (Erasable PROM) dapat dihapus dengan menyinarinya dengan cahaya ultraviolet. Mikrokontroler yang EPROM-nya bisa dihapus memiliki jendela kecil tempat proses penyinaran dilakukan. Jumlah proses penghapusan yang diijinkan terbatas tergantung pada beberapa tipe. Prosedur khusus digunakan untuk meprogram informasi ke dalam memori EPROM. Kebanyakan mikrokontroler yang memiliki EPROM menggunakan tegangan +12 volt DC saat operasi penulisan EPROM. CPU tidak dapat menulis data ke lokasi EPROM seperti halnya penulisan yang dilakukan pada RAM. Beberapa mikrokontroler memiliki rangkaian penulis EPROM yang built-in.
OTP (One Time Programming) adalah EPROM yang tidak dilengkapi dengan jendela untuk penyinaran ultraviolet. Walaupun isi dari OTP adalah sama dengan EPROM yang memiliki jendela penghapusan, OTP tidak dapat dihapus karena tidak menyediakan jendela. OTP dipasarkan karena harganya lebih murah daripada EPROM yang berjendela.
EEPROM (Electrically EPROM) dapat dihapus secara elektris dengan perintah yang ada dalam mikrokontroler. Agar dapat diprogramkan harga baru ke lokasi memori ini, pertama proses penghapusan harus dilakukan kemudian baru dilaksanakan beberapa langkah pemrograman. Walaupun mirip dengan RAM, tetapi EEPROM tetap memiliki sifat non-volatile dari ROM yang tidak hilang datanya walaupun daya hilang.
I/O Sebagai Tipe Memori
Informasi status dan kontrol dari I/O adalah suatu tipe dari lokasi memori yang mengijinkan sistem komputer untuk mendapatkan informasi dari dan ke dunia luar. Tipe lokasi memori ini tidak seperti memori pada umumnya karena informasi yang ada dapat berubah karena pengaruh selain dari CPU.
Jenis paling sederhana dari lokasi memori I/O adalah port input dan port output sederhana. Dalam mikrokontroler 8-bit, port input sederhana terdiri dari delapan kaki yang dapat dibaca oleh CPU. Port output sederhana terdiri dari delapan kaki yang dapat dikontrol oleh CPU. Dalam kenyataannya, port output sederhana diimplementasikan dengan delapan latch dan jalur feedback yang memungkinkan CPU untuk membaca kembali apa yang sebelumnya ditulis ke port output.
Gambar di bawah memperlihatkan rangkaian ekuivalen dari satu bit RAM, satu bit port input, dan satu bit port output yang umum dan memiliki kemampuan membaca kembali. Dalam mikrokontroler nyata, rangkaian ini ada delapan untuk membentuk delapan bit RAM, port input, dan port output. Saat snyal clock high, data dari input D menuju output Q. Saat input clock low, data ditahan pada kaki output Q.
Ide dasar dari semua memori adalah kemampuan untuk menyimpan informasi. Tentu saja informasi yang disimpan dapat dipanggil atau diolah kembali bila diperlukan. Sebagai analogi, memori dimisalkan sebagai sekelompok kotak surat dalam suatu apartemen yang besar. Seseorang dapat meletakkan informasi dalam suatu kotak surat dengan nomor tertentu yang tertera. Jika pemilik ingin mengambil informasi tersebut, pemilik dapat melihat ke kotak suratnya dengan nomor yang tepat dan mengambil informasinya.
Dalam CPU 8 bit, setiap kotak surat dalam analogi di atas terdiri dari delapan set saklar on-off. Data atau informasi yang diberikan merupakan kondisi dari setiap saklar. Setiap saklar hanya ada dua kondisi yaitu on dan off, sehingga informasi yang terkandung di dalamnya adalah kombinasi on-off. Dalam delapan saklar tersebut, setiap saklar mewakili satu digit biner (bit). Bit satu mewkili saklar on dan bit nol mewakili saklar off. Setiap satu set 8 saklar mempunyai alamat spesifik sehingga penulisan dan pembacaan data dapat dilakukan dengan tepat dan benar.
Dalam analogi, apartemen dapat memiliki nomor kotak surat 100-175 untuk lantai pertama dan 200-275 untuk lantai kedua. Angka desimal ini menggambarkan jumlah orang yang memiliki kotak surat. Karena komputer bekerja dengan sistem biner, maka jumlah alamat dari data di memori merupakan kelipatan dua dari jalur alamat. Misalkan suatu komputer mempunyai empat jalur alamat, maka dia mempunyai 24 atau 16 alamat karena empat bit biner mempunyai kombinasi 16 buah. Komputer ini akan memetakan 16 alamat dari $0 sampai $F.
Dalam mikrokontroler MC68HC05 terdapat sepuluh jalur alamat sehingga didapatkan 1024 lokasi memori. Sedangkan mikrokontroler MC68HC11 memiliki 16 jalur alamat sehingga dapat mengalamati 65536 lokasi memori.Komputer 8-bit dengan sepuluh jalur alamat akan mempunyai peta memori dengan 1024 alamat dan masing-masing alamat memiliki 8 bit data. Alamat pertama dari lokasi memori adalah 00 0000 00002 dan alamat akhir 11 1111 11112. Sepuluh bit alamat tersebut pada umumnya dinyatakan dalam heksadesimal, sehingga jangkauan alamat memori tersebut menjadi $0000 sampai $03FF.Komputer menentukan lokasi memori mana yang akan digunakan dengan meletakkan kombinasi biner pada 10 jalur alamat kemudian mengirimkan sinyal read atau write. Hasilnya, informasi yang diinginkan pada alamat memori tertentu di atas akan muncul dalam delapan jalur data.
Jenis-jenis Memori
Komputer menggunakan beberapa jenis informasi sehingga membutuhkan beberapa jenis memori yang berbeda. Instruksi-instruksi yang mengontrol operasi dari mikrokontroler disimpan dalam memori non-volatile sehingga jika sistem tidak perlu diprogram ulang jika daya sistem hilang. Variabel dan hasil sementara bisa disimpan dalam memori yang dapat ditulis dengan mudah dan cepat saat operasi sedang berlangsung. Tidaklah penting untuk terus mengingat informasi yang ditulis saat tidak ada daya (volatile).
RAM (Random Access Memory) adalah suatu bentuk memori volatile yang dapat dibaca dan ditulis oleh CPU. Seperti definisinya, lokasi RAM dapat diakses dalam berbagai urutan (random). Memori jenis ini adalah yang paling umum digunakan oleh komputer pribadi. RAM membutuhkan area chip yang lebih lebar dibandingkan dengan ROM, sehingga RAM yang diikutsertakan dalam sistem mikrokontroler hanyalah sebagian kecil saja.
ROM (Read Only Memory) diisi saat proses produksinya. Informasi yang dituliskan harus dipesan oleh pelanggan sebelum chip diberikan. Dalam sistem mikrokontroler, informasi ini dapat dibaca oleh CPU tetapi tidak dapat dirubah. ROM adalah memori yang paling sederhana, kecil, dan murah.
PROM (Programmable ROM) mirip dengan ROM kecuali bahwa dia dapat diprogram setelah proses pembuatah chip. Beberapa variasi dari PROM adalah EPROM, OTP, dan EEPROM.
EPROM (Erasable PROM) dapat dihapus dengan menyinarinya dengan cahaya ultraviolet. Mikrokontroler yang EPROM-nya bisa dihapus memiliki jendela kecil tempat proses penyinaran dilakukan. Jumlah proses penghapusan yang diijinkan terbatas tergantung pada beberapa tipe. Prosedur khusus digunakan untuk meprogram informasi ke dalam memori EPROM. Kebanyakan mikrokontroler yang memiliki EPROM menggunakan tegangan +12 volt DC saat operasi penulisan EPROM. CPU tidak dapat menulis data ke lokasi EPROM seperti halnya penulisan yang dilakukan pada RAM. Beberapa mikrokontroler memiliki rangkaian penulis EPROM yang built-in.
OTP (One Time Programming) adalah EPROM yang tidak dilengkapi dengan jendela untuk penyinaran ultraviolet. Walaupun isi dari OTP adalah sama dengan EPROM yang memiliki jendela penghapusan, OTP tidak dapat dihapus karena tidak menyediakan jendela. OTP dipasarkan karena harganya lebih murah daripada EPROM yang berjendela.
EEPROM (Electrically EPROM) dapat dihapus secara elektris dengan perintah yang ada dalam mikrokontroler. Agar dapat diprogramkan harga baru ke lokasi memori ini, pertama proses penghapusan harus dilakukan kemudian baru dilaksanakan beberapa langkah pemrograman. Walaupun mirip dengan RAM, tetapi EEPROM tetap memiliki sifat non-volatile dari ROM yang tidak hilang datanya walaupun daya hilang.
I/O Sebagai Tipe Memori
Informasi status dan kontrol dari I/O adalah suatu tipe dari lokasi memori yang mengijinkan sistem komputer untuk mendapatkan informasi dari dan ke dunia luar. Tipe lokasi memori ini tidak seperti memori pada umumnya karena informasi yang ada dapat berubah karena pengaruh selain dari CPU.
Jenis paling sederhana dari lokasi memori I/O adalah port input dan port output sederhana. Dalam mikrokontroler 8-bit, port input sederhana terdiri dari delapan kaki yang dapat dibaca oleh CPU. Port output sederhana terdiri dari delapan kaki yang dapat dikontrol oleh CPU. Dalam kenyataannya, port output sederhana diimplementasikan dengan delapan latch dan jalur feedback yang memungkinkan CPU untuk membaca kembali apa yang sebelumnya ditulis ke port output.
Gambar di bawah memperlihatkan rangkaian ekuivalen dari satu bit RAM, satu bit port input, dan satu bit port output yang umum dan memiliki kemampuan membaca kembali. Dalam mikrokontroler nyata, rangkaian ini ada delapan untuk membentuk delapan bit RAM, port input, dan port output. Saat snyal clock high, data dari input D menuju output Q. Saat input clock low, data ditahan pada kaki output Q.
Saat CPU
menyimpan informasi ke dalam RAM dalam gambar (a), sinyal WRITE diaktifkan
untuk menahan data dari jalur data bus ke dalam flip-flop [1]. Latch ini akan
terus mengingat data yang telah diberikan sampai terjadi proses penulisan
kembali atau jika daya dihilangkan. Saat CPU membaca data dalam RAM ini, sinyal
READ diaktifkan, yang kemudian mengaktifkan multiplekser [2]. Multiplekser ini
membuat data dari output latch muncul kembali ke jalur data bus.
Saat CPU membaca data dari port input seperti pada gambar (b), sinyal READ diaktifkan, yang akan mengaktifkan multiplekser [3]. Multiplekser ini akan mengirimkan data yang ada dalam buffer ke jalur data bus. Sinyal write tidak mempunyai pengaruh dalam rangkaian ini.
Saat CPU menyimpan data ke port output seperti pada gambar (c), sinyal WRITE diaktifkan untuk menahan data dari data bus menuju ke flip-flop [4]. Output dari latch ini, yang di-buffer oleh buffer driver [5], muncul sebagai harga digital pada kaki output. Saat CPU akan membaca data dari port output, sinyal READ diaktifkan, yang akan mengaktifkan multiplekser [6]. Multiplekser ini akan menyalurkan data dari output flip-flop ke jalur data bus.
Register Kontrol dan Status Internal
Register kontrol dan status internal adalah lokasi memori I/O yang spesial. Di samping aksi sensor dan pengontrolan kaki eksternal, register ini juga melakukan aksi sensor dan pengontrolan sinyal level logika internal. Lihat gambar dan bandingkan antara RAM dengan port output. Perbedaan yang tampak hanyalah bahwa port output memiliki buffer untuk menghubungkan state dari flip-flop ke kaki eksternal. Dalam kasus bit kontrol internal, output dari buffer terhubung dengan sinyal kontrol internal tertentu. Suatu bit status internal mirip dengan bit port input tetapi bit status ini hanya melakukan aksi sensor terhadap sinyal register internal.
Mikrokontroler M68HC05 memiliki kaki-kaki I/O paralel. Arah jalur dari setiap kaki dapat diprogram dengan bit kontrol melalui software. Gambar di bawah menggambarkan I/O dua arah (bi-directional) dengan latch output dan bit kontrol arah data. Kaki suatu port dikonfigurasi sebagai output jika bit DDR (Data Direction Register) yang bersesuaian diset menjadi logika satu. Suatu kaki dikonfigurasi sebagai input jika bit DDR yang bersesuaian diset menjadi logika nol. Saat pertama kali dihidupkan atau saat reset, semua bit DDR dinolkan, sehingga konfigurasi semua kaki port adalah sebagai input. DDR ini dapat ditulis dan dibaca oleh prosesor.
Saat CPU membaca data dari port input seperti pada gambar (b), sinyal READ diaktifkan, yang akan mengaktifkan multiplekser [3]. Multiplekser ini akan mengirimkan data yang ada dalam buffer ke jalur data bus. Sinyal write tidak mempunyai pengaruh dalam rangkaian ini.
Saat CPU menyimpan data ke port output seperti pada gambar (c), sinyal WRITE diaktifkan untuk menahan data dari data bus menuju ke flip-flop [4]. Output dari latch ini, yang di-buffer oleh buffer driver [5], muncul sebagai harga digital pada kaki output. Saat CPU akan membaca data dari port output, sinyal READ diaktifkan, yang akan mengaktifkan multiplekser [6]. Multiplekser ini akan menyalurkan data dari output flip-flop ke jalur data bus.
Register Kontrol dan Status Internal
Register kontrol dan status internal adalah lokasi memori I/O yang spesial. Di samping aksi sensor dan pengontrolan kaki eksternal, register ini juga melakukan aksi sensor dan pengontrolan sinyal level logika internal. Lihat gambar dan bandingkan antara RAM dengan port output. Perbedaan yang tampak hanyalah bahwa port output memiliki buffer untuk menghubungkan state dari flip-flop ke kaki eksternal. Dalam kasus bit kontrol internal, output dari buffer terhubung dengan sinyal kontrol internal tertentu. Suatu bit status internal mirip dengan bit port input tetapi bit status ini hanya melakukan aksi sensor terhadap sinyal register internal.
Mikrokontroler M68HC05 memiliki kaki-kaki I/O paralel. Arah jalur dari setiap kaki dapat diprogram dengan bit kontrol melalui software. Gambar di bawah menggambarkan I/O dua arah (bi-directional) dengan latch output dan bit kontrol arah data. Kaki suatu port dikonfigurasi sebagai output jika bit DDR (Data Direction Register) yang bersesuaian diset menjadi logika satu. Suatu kaki dikonfigurasi sebagai input jika bit DDR yang bersesuaian diset menjadi logika nol. Saat pertama kali dihidupkan atau saat reset, semua bit DDR dinolkan, sehingga konfigurasi semua kaki port adalah sebagai input. DDR ini dapat ditulis dan dibaca oleh prosesor.
Peta
Memori
Karena terdapat ribuan dan bahkan lebih lokasi memori dalam suatu sistem mikrokontroler, menjadi penting untuk memiliki cara yang enak untuk menangani alamat masing-masing data dalam memori. Suatu peta memori adalah penggambaran yang mewakili semua spasi dalam memori mikrokontroler. Gambar di bawah adalah peta memori umum yang menggambarkan memori dalam MC68HC705K1.

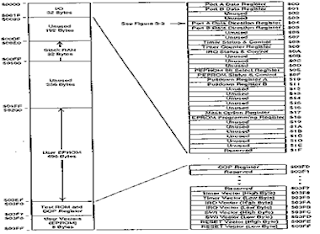

Empat digit heksadesimal yang terletak pada bagian kiri dari gambar di bawah adalah alamat yang dimulai pada $0000 di atas dan terus bertambahsampai $03F di bagian bawah. Alamat $0000 berhubungan dengan awal lokasi memori sedangkan alamat $03FF berhubungan dengan lokasi memori akhir. Sedangkan ketrangan dalam kotak menunjukkan macam tipe dari memori dan isinya (RAM, EPROM, register I/O, dan sebagainya). Beberapa daerah, seperti register I/O, perlu dijelaskan lebih detail karena penting untuk mengetahui nama dari setiap lokasi. Setiap lokasi memori sebanyak 1024 ini memiliki delapan bit data seperti pada gambar di bawah.
Karena terdapat ribuan dan bahkan lebih lokasi memori dalam suatu sistem mikrokontroler, menjadi penting untuk memiliki cara yang enak untuk menangani alamat masing-masing data dalam memori. Suatu peta memori adalah penggambaran yang mewakili semua spasi dalam memori mikrokontroler. Gambar di bawah adalah peta memori umum yang menggambarkan memori dalam MC68HC705K1.
Empat digit heksadesimal yang terletak pada bagian kiri dari gambar di bawah adalah alamat yang dimulai pada $0000 di atas dan terus bertambahsampai $03F di bagian bawah. Alamat $0000 berhubungan dengan awal lokasi memori sedangkan alamat $03FF berhubungan dengan lokasi memori akhir. Sedangkan ketrangan dalam kotak menunjukkan macam tipe dari memori dan isinya (RAM, EPROM, register I/O, dan sebagainya). Beberapa daerah, seperti register I/O, perlu dijelaskan lebih detail karena penting untuk mengetahui nama dari setiap lokasi. Setiap lokasi memori sebanyak 1024 ini memiliki delapan bit data seperti pada gambar di bawah.
Lokasi
memori 256 pertama ($0000-$00FF) dapat diakses oleh komputer dengan cara khusus
yang sebut dengan mode pengalamatan langsung (direct addressing mode). Register
I/O on-chip dan 32 byte RAM terletak dalam area $0000-$00FF. Dalam peta memori
pada gambar di bawah terlihat konfigurasi penempatan pada area ini yang
dipaparkan dalam kotak yang terletak di sebelah kanan.
Cara
memori berfungsi
CPU boleh mengakses memori mengikut hirarki yang berbeza. Sama ada ia datang dari bentuk storan kekal (cakera keras) atau masukan (seperti papan kekunci), kebanyakan data akan menuju ke RAM terlebih dahulu. CPU kemudiannya akan menyimpan setiap data yang diperlukan untuk diakses ke dalam cache dan mengendalikan arahan (instruction) tertentu di dalam pendaftar (register). Kita akan bicara tentang ini kemudian.
Semua komponen komputer anda seperti CPU, cakera keras dan sistem operasi (OS), bekerja bersama-sama sebagai satu pasukan, dan memori ialah satu daripada bahagian terpenting di dalam pasukan ini. Sebaik sahaja anda menghidupkan komputer sehinggalah saat komputer anda dimatikan, CPU sentiasa menggunakan memori. Mari kita lihat senario ini untuk dijadikan sebagai contoh:
Komputer akan memuatkan (load) data dari ROM BIOS dan melaksanakan POST untuk memastikan semua komponen berfungsi dengan baik. Semasa pemeriksaan ini dijalankan, pengawal memori (memory controller) akan memeriksa semua alamat memori dengan melakukan operasi baca dan tulis (read/write) untuk memastikan tiada ralat di dalam cip memori. Baca dan tulis bermaksud data yang ditulis dengan bit dan membaca semula bit tersebut.
Komputer kemudiannya memuatkan (load) sistem operasi dari cakera keras ke dalam sistem RAM. Umumnya, bahagian kritikal yang terdapat dalam OS akan diselenggara di dalam RAM selama mana komputer masih dihidupkan. Ini membolehkan CPU untuk mendapat akses serta merta ke sistem operasi, di mana akan menambahkan performance keseluruhan sistem.
Apabila anda menjalankan sesuatu aplikasi, ia akan dimuatkan ke dalam RAM. Untuk memelihara penggunaan RAM, kebanyakan aplikasi memuatkan hanya sebahagian kecil program yang diperlukan dan kemudiannya akan memuatkan kod yang lain jika diperlukan.
Selepas aplikasi selesai dimuatkan, apa-apa fail yang dibuka akan dimasukkan ke dalam RAM. Apabila anda menyimpan fail dan menutup aplikasi tersebut, fail itu akan ditulis ke dalam storan, sementara aplikasi tersebut akan disingkirkan dari RAM.
Seperti yang dinyatakan di atas, setiap sesuatu yang dimuatkan atau dibuka, akan dimasukkan ke dalam RAM. Ini bertujuan supaya CPU senang untuk mengakses dan memproses sesuatu maklumat. CPU akan membuat permintaan data yang diperlukan dari RAM, membuat proses dengan menulis data kembali ke RAM secara berterusan (tanpa henti).
Terdapat dua jenis memori RAM yang digunakan oleh komputer iaitu jenis DRAM dan SRAM. Saya akan menjelaskan dengan lebih lanjut tentang jenis RAM pada artikel yang akan datang. Untuk kali ini saya akan menerangkan cara DRAM berfungsi.
Sejak komputer dicipta, banyak perubahan yang berlaku terhadap memori jenis DRAM ini. Semasa artikel ini ditulis, antara teknologi DRAM yang telah menemui pengguna ialah seperti FPM DRAM, EDO DRAM, SDRAM, DDR DRAM, RDRAM, dan yang akan datang iaitu SLDRAM. Yang membezakan teknologi-teknologi ini ialah dari segi kelajuan penghantaran data tetapi cara ia berfungsi tetap sama iaitu dengan menyimpan data secara dinamik.
Bagaimana DRAM berfungsi?
DRAM berfungsi dengan menggunakan kapasitor halus dan transistor halus untuk menyimpan setiap bit data. Kapasitor yang diisi dengan data akan mewakili dengan nilai "1", dan kapasitor yang tidak memiliki data akan mewakili dengan nilai "0". Kapasitor berfungsi seperti mana bateri berfungsi - ia akan memegang isi dan melepaskannya. Tidak seperti bateri, di mana memegang isi selama sebulan, tetapi DRAM memegang isi hanya dalam beberapa saat sahaja. Akibatnya, DRAM memerlukan keseluruhan set litar hanya untuk menyimpan isi kapasitor. Proses mengisi kapasitor dipanggil "refreshing". Tanpa refreshing, data tersebut akan hilang. Inilah antara sebab mengapa DRAM juga dikenali dengan sifat meruap (volatile).
